僕の付き合ってきたＪＢＬ　その４　130A D130 　38センチフルレンジとしてあまりにも有名なD130 しかし最初に手にしたのは、これをウーハー用にした 130Aである。前述の375/HL-89のセットで購入したのだ。中音が375なので、比較的低めのクロスオーバーが使える。ウーハーは上のほうは出なくてよい、という点から130Aとした。違いはD130がセンターアルミドームに対し黒い紙ドーム、ボイスコイルがアルミに対して銅になっている。コーン紙そのものはほぼ同じなので、実際には音としてあまり差ははないだろう。D130はフルレンジとはいっても、ほとんどモゴモゴした音でとうていこれ一発では聴くに堪えない。　さて、箱だが予定としては前述のオンケン型ダブルバスレフの箱に入れるつもりだった。しかしこの前の段階で、当時の実家が火災になりLE-8Tの入ったオンケン型箱は焼損してしまった。木造二階にあったこの箱強度、重量もあり、家屋の延焼に伴い二階の床が焼け落ち、一階に落下した。一階にあった姉の洋服ダンスを紙屑のごとく押しつぶし破壊したのだった。　つまり、実家が復元するまでは、嫁入りした姉の家でお世話になったり、その後近所の事務所で寝泊まりするなど、オーディオどころではないのであった。 1-2年くらいはオーディオ機器でJAZZを聴くことができないという寂しい時期をすごしたのである。　そんなときに街に流れていたのは山口百恵の「横須賀ストーリー」であった。JAZZや洋楽POPSが好きだった小生は歌謡曲には興味がなかったが、この「横須賀ストーリー」の間奏に流れるサックスソロは JAZZに飢えていた当時の小生にはたまらないものを感じさせた。知らぬ間に山口百恵を好きになっていた。　デビュー当時は新人なりの歌い方だったが、中盤から後半にかけては、今聴いても感動する歌の上手さ、当時の彼女の年齢を考えれば本当に驚く。　おそらく、一般の人はテレビやラジオで流れる彼女のつまりシングルカットされた作品しか知らないかもしれないが、アルバムを聴くとどの曲も素晴らしく、アルバム購入の満足感はある。たいていの人は知らない「プレイバック　パート1(ワン)」という曲もある。　話がそれたが、この130Aの箱はその能力を最高に発揮できるものにしたいという入魂の一作となる。　我々世代のオーディオマニアにとっての最高のスピーカとは、タンノイ　オートグラフ、JBL ハーツフィールド、パラゴンだ、アルテックならばA7やA5である。　大型スピーカでコーナーホーン、フロントホーンなどがあこがれの対象だ。最近の細長いスピーカで16 -20センチの小さなウーハーがついててベンツが買えるような高額の製品があるが、申し訳ないが興味が持てません。　オートグラフは、とてもじゃないが素人に毛が生えた程度の技量では制作不可能。A7はフロントホーンはいいが、箱の中はがらんどうで、バスレフとは言えないようなフロント下部の間抜けな解放ダクト・・重低音は無理だし。　ということで、フロントショーホーン付きバックロードホーンかつコーナーホーンという全部のせ状態を欲張ってしまった。　JBLのバックロードホーン箱といえば代表選手としてハークネスがある。サンスイでもSP-707Jという型式で相当するシステムがあった。悪くはない、悪くはないが小生どうしても気に食わないところがある。それは正面下部のホーン開口部から出てくる音だ。もちろん低音が出てくるのだが、なにか汚いような、いわゆる「ゴーゴー」するような付帯音が気になる。そこで開口部は背面にし、箱を部屋のコーナーに置くことで壁がホーンの延長となる。つまりコーナーホーンを形成する。箱の開口部からの音をダイレクトに聴くのではなく、一度コーナーにぶつけるため、コーナーの壁状態にもよるが、余分な付帯音は大幅に軽減され、「ゴーゴー」は消える。　図はこのオリジナル箱の構造図である。CW型つまり一定幅の箱なので、設計組み立ては比較的容易である。スピーカ背面からの音波は一度上に上がり、背面に移動、さらに斜め下に降りたのちに底部から背面の開口部につながる。　本番となる130Aの前に20センチ口径のコーラル社ベータ8を取り付けた小型版の箱を作った。音道の形状が蛇が鎌首を持ち上げた形なのでCobraと名付けた。 38センチの大型箱はKing Cobraとした。　背面開口部近くのサイドパネルには切り欠きを入れてコーナーから十分な音圧が左右横に放出されるようにした。フロントにはショートホーンを付けた。ある程度の音量を上げても、正面のスピーカ部ではほとんど振幅がなく、低音も出ていない。ところが背面開口部近くに移動すると、低音がきちんと出ている。ホーン長はコーナーホーンを考慮すると約3メートルになる。　バックロードホーンの欠点としては、低域がこの長さのホーンから放出されるため、若干の音の遅れが生じる。このため、聴いた印象としては、フワリと柔らかい低音となる。これだけ聞いていたらわからないが、バスレフ箱のウーハー直接音と比較するとダイレクトの低音は引き締まってガチッとしたように聞こえる。この辺は好みであろう。　短いながらもフロントのショートホーンは効いているのかどうかはよくわからない。しかしコーン紙の横に逃げようとする音圧をあくまでも前に押し出す効果はあるはずだ。　何はともあれ測定器も無響室もない素人の趣味人が耳だけを頼りに作ったものだ。耳頼りといったが実際はどんな音になるのかは、設計製作段階では全く見当はついてない。つまり、あてずっぽうという方が正しいだろう。ユニットを取り付けて音出しした瞬間に、それまでの肉体疲労が報われるべきという流れから、れなりに「サイコー!」と満足、納得させているのかもしれない。部屋にたっぷりと広がる低音、厚みがあって明瞭な375ドライバ+ラジアルホーンの中音、075のプロ用2402のやはり厚みのある高音。これ以上なにを求めるというのだ。　こうしたJBLスピーカと一般的なスピーカと何が違うのかという件だが、同じ音源を聴いてもその音の濃さが違う。芝居に例えれば通常のスピーカが、テレビドラマで自然な演技をする役者だとすれば、JBLスピーカはいちいち見得を切る歌舞伎役者のように「これでもか」という音を届けてくれる、だから一度聴いただけでもお腹いっぱいになるという満足感があるのだ。　ついでといっては何だが、しょせん130Aなので30Hz 以下の重低音は期待できない。そこでスーパーウーハーにのヤマハYST-SW1000を追加しているが、これを起動すればそれなりに16Hzまで伸びるようだ、しかしこれはあってもなくても、その魅力は変わらない。　しかし、この部屋、わが愛娘に占拠されている。
		130A 浅いカーブドコーン薄く軽量のコーン紙フィクスドエッジなので劣化がない。・・・

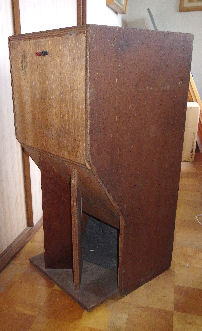

		20センチ口径のコーラル　BETA-8用に作成した物、高さ90センチ。お見苦しい汚れはご容赦くだされ。背面下部にホーン開口部があり、コーナーに設置して、壁との距離を調節することで低音を調整できる。　細めのボイスコイルで高域がよく伸びたスピーカではあるが、ダブルコーンのクセなのか何か紙っぽいシャラシャラした高音がいまいち好きではなかった。実機を聴いたことはないが、ほぼ同型のローサーやVoxativなどの再生動画を見るとやはり共通した高音のシャリ音がしているように感じた。こちらが箱の内部構造

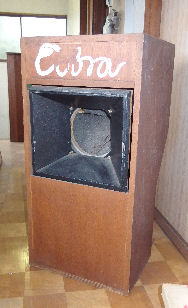

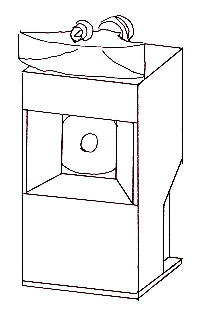

		現在の構成 130A, 375, 2350ホーン 2402 ツイータ(075相当) 箱の高さは120センチコーナー設置で低音にはゆとりがある。こちらが箱の内部構造
